Дисковые тормоза УАЗ задний мост Тимкен, Гибрид, Спайсер (универсальные) СПОРТ

При торможении появляется давно забытая курсовая устойчивость. Эффективность торможения увеличилась на 30 процентов. Усилия торможения ощутимо перераспределились на задние колеса, что ощущается только по заметно меньшему нагреву передних тормозных дисков. Педаль тормоза - более информативна. Удобно контролировать износ колодок и несравнимо удобнее их менять. А на бездорожье вообще красота, покатался по лужам и все промыто. Сократился тормозной путь. Комплект дисковых тормозов на УАЗ - устраняет неудобства, отнимающие так много времени, средств и сил. Кроме того, такая система делает процесс торможения намного лучше, а вождение – безопаснее.

Применяемость:

Устанавливаются на задний мост УАЗ 469, 3151, 31519 Хантер (Hunter); УАЗ 452 Буханка, 3741, 3303 и их модификации; УАЗ Патриот, Пикап и их модификации до 2013 года, УАЗ 3163 Патриот (Patriot) комплектации "Классик" (2013-2019 года выпуска) с механической раздаточной коробкой, взамен штатных барабанных тормозов.

Внимание:

При установке данного комплекта дисковых тормозов потребуются:

1. Для установки на штатные заводские диски R15 - комплект колесных проставок (расширители колеи) +40 мм;
2. Штампованные диски R15 ORW;
3. Литые диски R15 с нулевым и отрицательным вылетом;
4. Штампованные диски R16 с плюсовым или отрицательным вылетом;
5. Литые диски R16 с плюсовым или отрицательным вылетом;
6. Штампованные диски R18;
7. Литые диски R18.

Назначение:

Замена задних штатных тормозов барабанного типа на дисковую тормозную систему.

Характеристики:

1. Габаритные размеры в упаковке, м: 0.5х0.42х0.225;
2. Вес, кг: 26.5;
3. Объем, м3: 0.047.

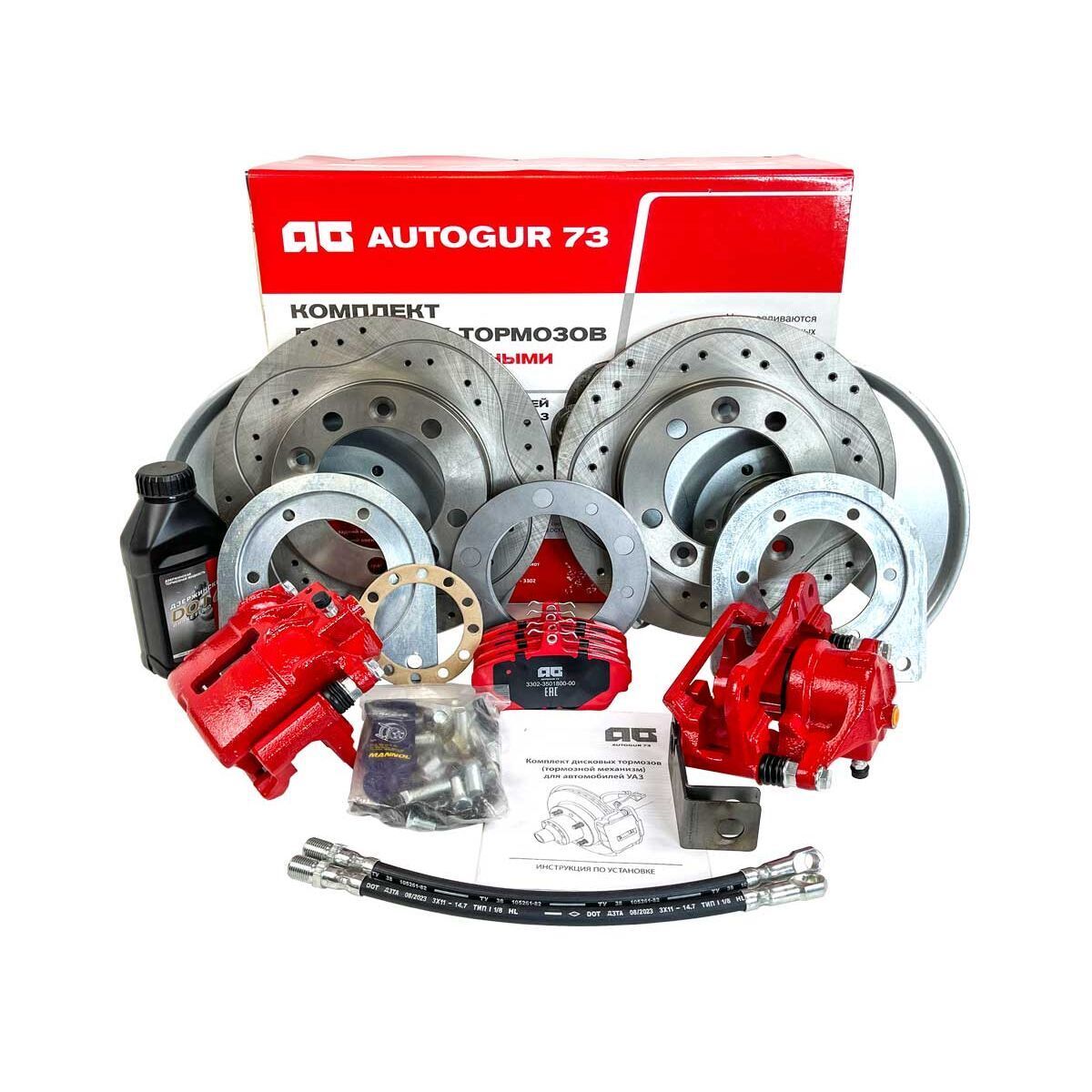

Состав:

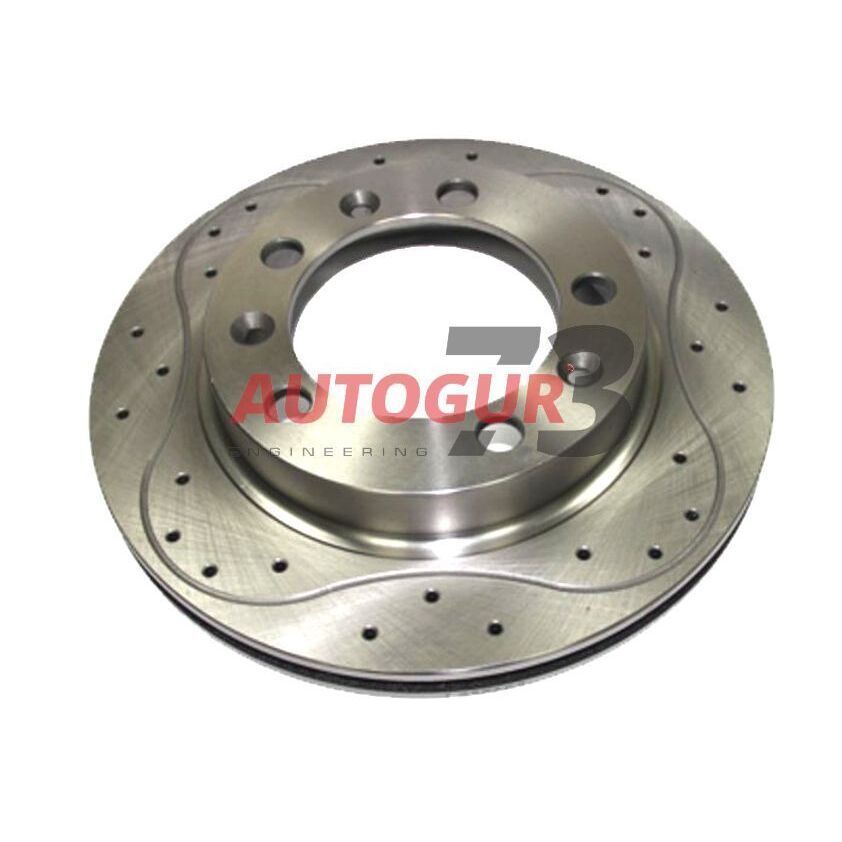

1. Диск тормозной УАЗ 3160 перфорированный - 2 шт.;
2. Суппорт ГАЗель СПОРТ левый 3302-3501137 - 1 шт.;
3. Суппорт ГАЗель СПОРТ правый 3302-3501136 - 1 шт.;
4. Колодки СПОРТ комплект (4 шт.) - 1 к-т.;
5. Кронштейн крепления суппорта ГАЗ (планшайба) - 2 шт.;
6. Щиток защитный тормозного диска 3160 - 2 шт.;
7. Штуцер тормозного шланга - 2 шт.;
8. Шайба медная d8 - 6 шт.;
9. Болт М12*25 с мелкой резьбой шаг 1,25 - 4 шт.;
10. Шланг тормозной задний короткий под супорт ГАЗ - 2 шт.;
11. Шайба регулировочная тормозного диска 3160 - 8 шт.;
12. Штуцер ГТЦ н/о (переходник со шланга на тормозную трубку) - 2 шт.;
13. Гроверная шайба d12 - 4 шт.;
14. Гайка тормозного шланга  - 2 шт.;
15. Винт м8х35 для крепления диска тормозного - 6 шт.;
16. Кронштейн крепления шланга - 2 шт.;
17. Тормозная жидкость - 0.5 л - 1 шт.;
18. Инструкция по установке - 1 шт.;
19. Ящик фанерный - 1 шт.;
20. Фирменный пенал - 1 шт.

Установка дисковых тормозов в задний мост УАЗ Тимкен, Гибрид, Спайсер:

1. Снять колесо.
2. Отвернуть и снять тормозной барабан.
3. Отвернуть и снять ступицу с подшипниками и сальником.
4. Отвернуть тормозной шланг от места соединения его со штуцером опорного щита.
5. Демонтировать барабанный тормоз вместе с защитным кожухом.
6. Очистить от грязи посадочное место на поворотном кулаке.
7. Установить на мост кронштейн крепления суппорта, а на него щиток защитный, закрепить все штатными болтами.
8. Установить на мост ступицу с подшипниками и сальником.
9. Установить тормозной диск на ступицу, закрепить штатными винтами.
10. Установить суппорт на кронштейн при помощи двух болтов М12*1.25*22 и пружинных шайб.
11. Внимание: В виду того, что в данном комплекте используются суппорта ГАЗ, а тормозные диски УАЗ, нужно доработать суппорт как показано на рисунке.
12. Вкрутить тормозной шланг в суппорт, надев на штуцер шланга медную шайбу d10.
13. Соединить другой конец тормозного шланга со штатным шлангом. Если диаметр резьбы штатного шланга больше внутреннего диаметра резьбы шланга, то следует поставить между ними штуцер М12 с медной шайбой d10.
14. Прокачать тормозную систему согласно инструкции по эксплуатации автомобиля.
15. Одеть колесо.
